X-RAY LINE DETECTOR
AiSTは産業用X線ラインディテクタの専門メーカーです
MiUS Seriesは、製品と密度が近い異物の検出が難しい検査環境向けに設計された水平型デュアルエナジーX線ラインディテクタです。
縦積層構造ではなく水平型デュアルエナジー構造を採用することで、センサー間の物理的干渉や信号歪みを抑え、高速生産環境でも安定したLow Energy / High Energyデータを提供します。

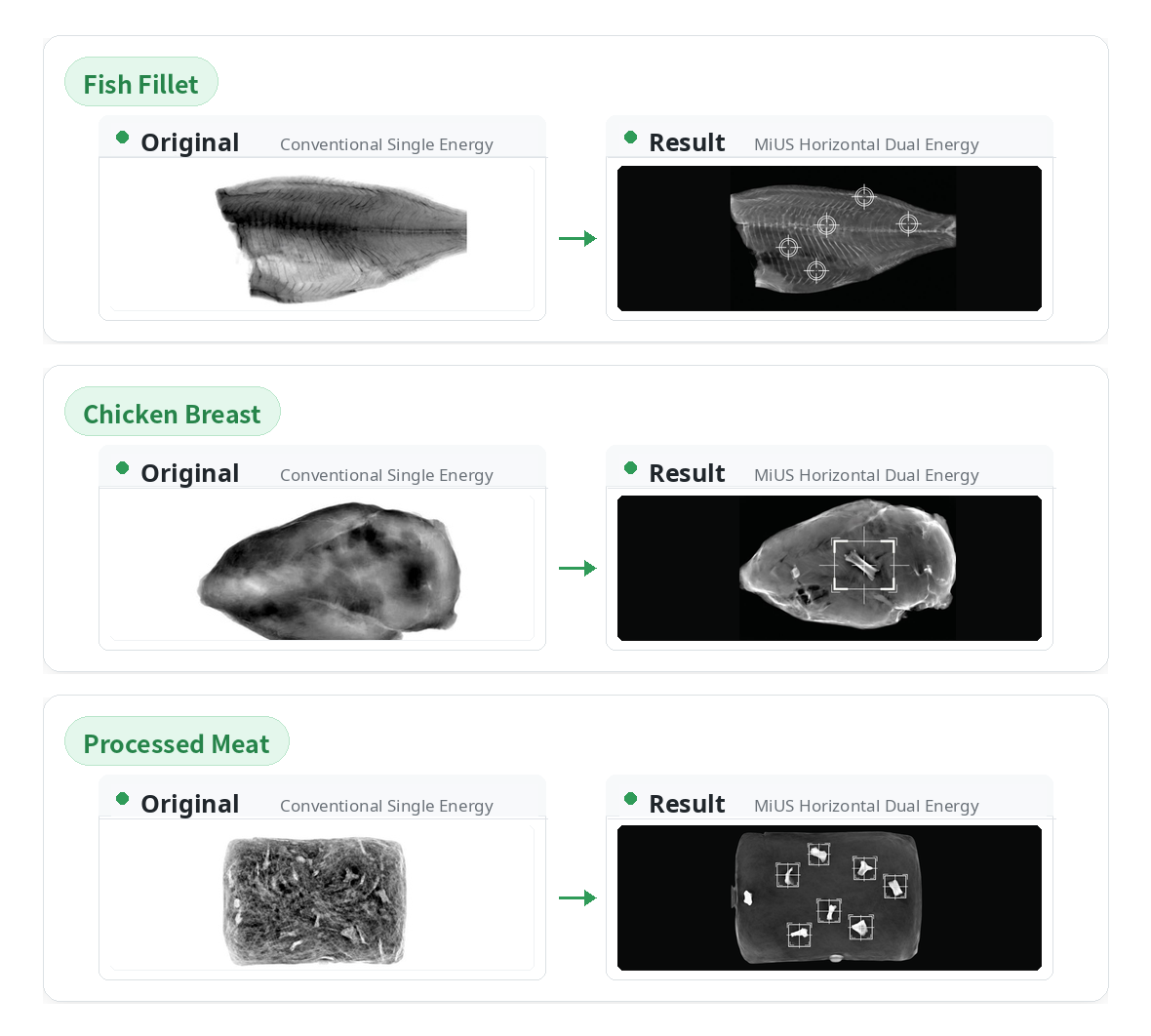

魚骨、鶏骨、加工肉中の骨など、従来のシングルエナジー方式では識別が難しい異物検査において、より明瞭で信頼性の高い画像を提供します。
| モデル | MiUS D256 | MiUS D410 | MiUS D620 |
|---|---|---|---|
| タイプ | 水平型デュアルエナジー X線ラインディテクタ | ||
| X線エネルギー範囲 | 30 ~ 160 kV | ||
| シンチレータ | GOS (DRZ-HI, タングステンシールド) | ||
| 有効領域 (mm) | 256.9 | 410.8 | 616.7 |
| ピクセルピッチ (mm) | 0.4 / 0.8 | ||
| ピクセル数 | 1280 / 640 | 2048 / 1024 | 3072 / 1536 |
| ADコンバータ | 16 bits (ENOB 13.3 bits) | ||
| ダイナミックレンジ | 52,000+ | ||
| スキャン速度 (m/min) | 5 ~ 100 m/min | ||
| 保護等級 | IPx6 | ||
| 動作温度 (°C) | 0 ~ +40 | ||
| 保存温度 (°C) | -10 ~ +50 | ||
| 動作湿度 (%) | 30 ~ 80 | ||
| インターフェース | USB 2.0 / 3.0 Optional | ||
| 電源 | DC 12V | ||
| 長さ (mm) | 288 | 443 | 648 |
| 幅 (mm) | 188 | ||
| 高さ (mm) | 30 | ||
| 重量 (kg) | 3.8 | 5.4 | 6.8 |
| ソフトウェア | Windows 7/10 (x86/x64), SDK Microsoft Visual C++ | ||
| キャリブレーション | Multi-Point, 2-Point | ||
| 画像形式 | RAW Image (16-bit TIFF), CAL Image (16-bit TIFF) | ||
| 画像パケット | Line / Frame | ||

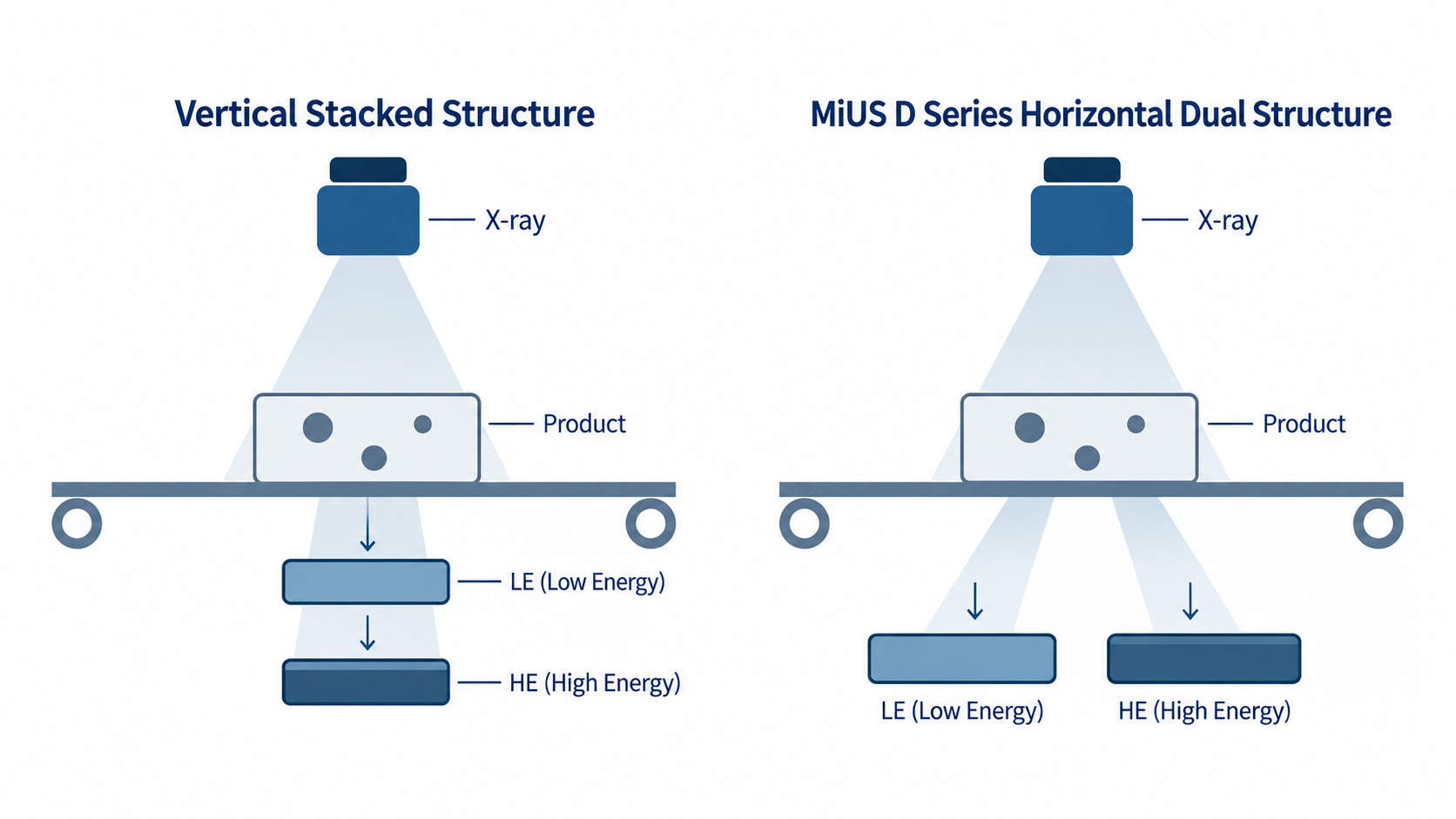

Low EnergyセンサーとHigh Energyセンサーを水平に配置することで、縦積層構造で生じ得る信号散乱や位置ずれによる歪みを抑え、安定したデュアルエナジーデータを提供します。
AT-Optimizerはデュアルエナジーデータを基に画像融合条件を調整し、背景ノイズを抑えながら異物の視認性と検出信頼性を高めます。

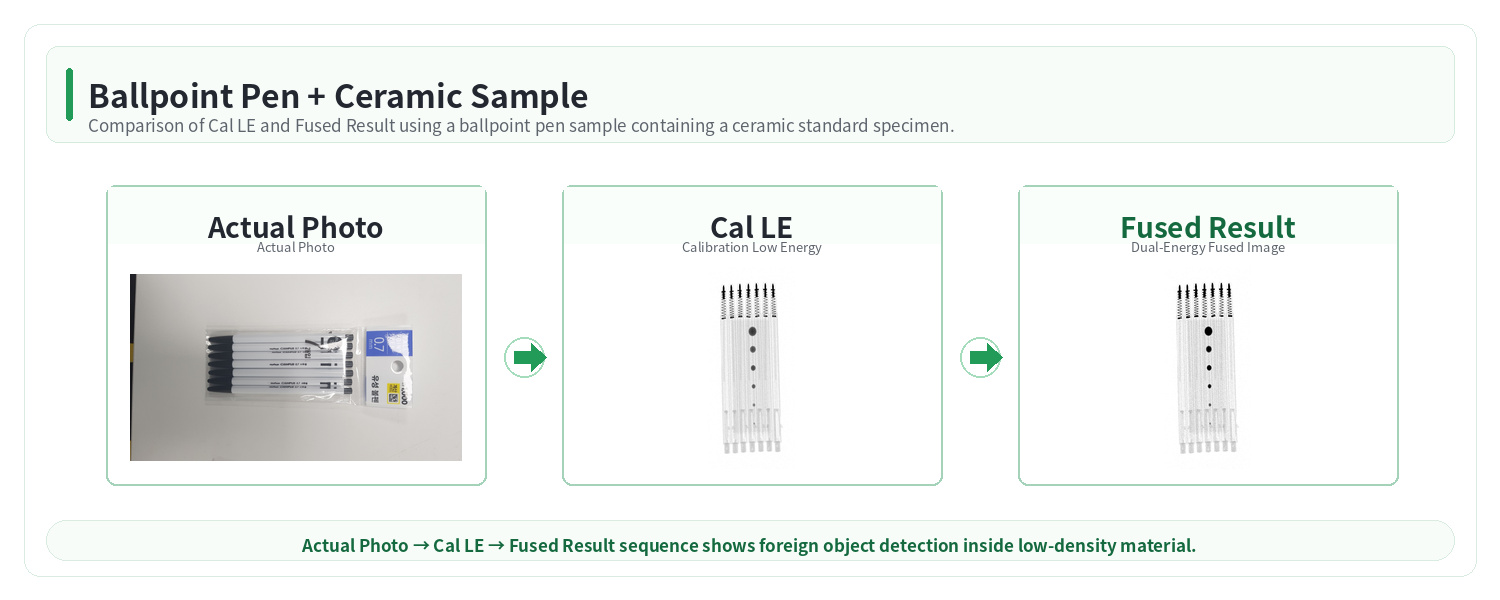

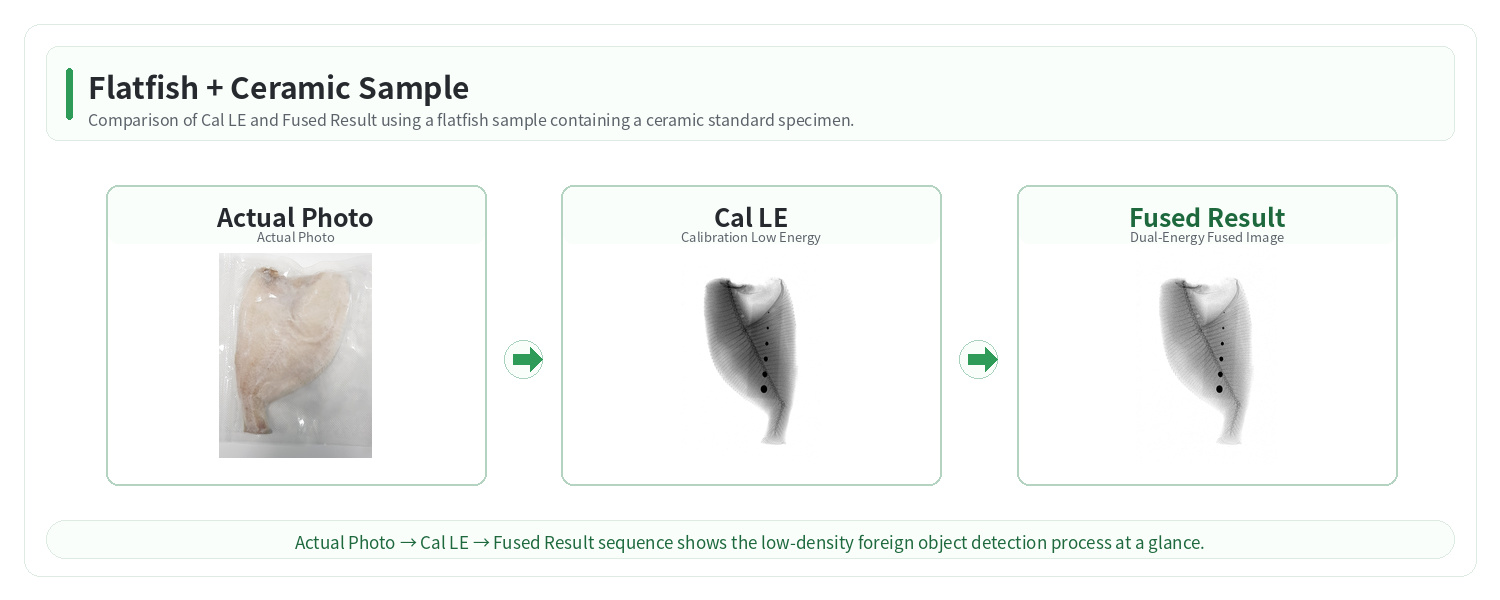

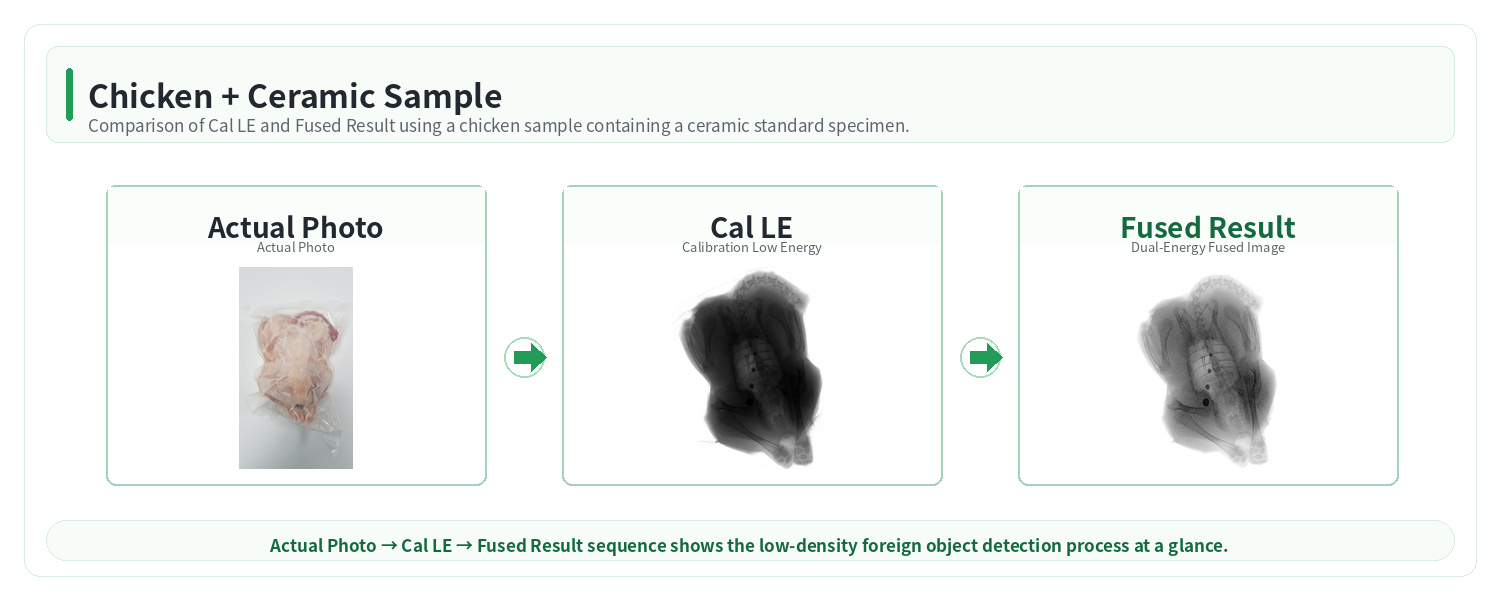

魚骨、鶏骨、セラミック標準試験片など、製品と密度が近い異物は従来のシングルエナジー方式では識別が難しい場合があります。MiUSはCal LE画像とFused Result画像により製品と異物の差を強調し、低密度異物検出の信頼性向上を支援します。
