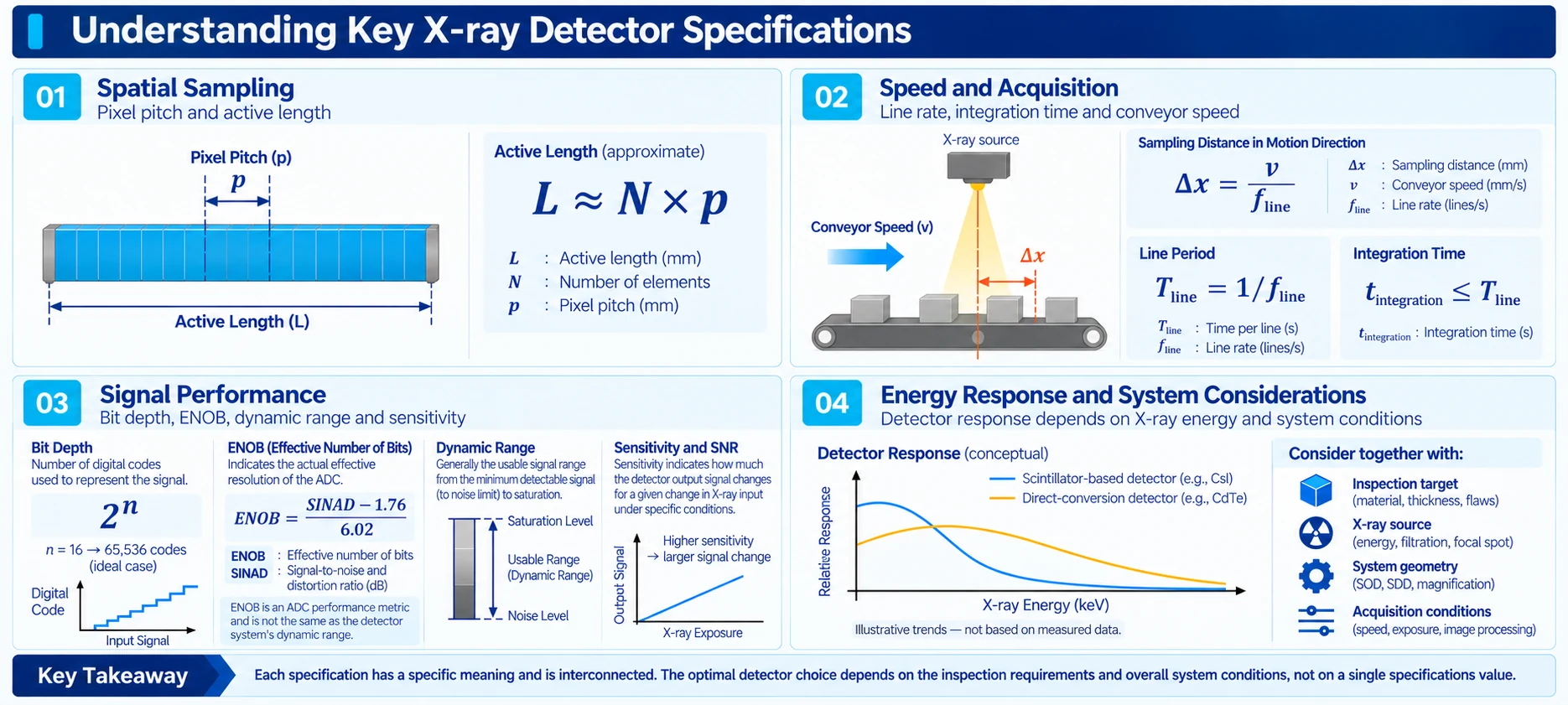

ピクセルピッチ — ディテクタが空間をどの程度細かくサンプリングするか

ピクセルピッチは、隣接するディテクタ素子の中心間距離です。例えば0.4 mmピクセルピッチのラインディテクタであれば、ディテクタ配列方向に約0.4 mm間隔でX線信号をサンプリングする構造と考えられます。

一般に、ピクセルピッチが小さくなるほどより細かな空間サンプリングが可能になりますが、ピクセルピッチが小さいほど常に空間分解能が高いとは限りません。

実際の空間分解能には、ディテクタ素子の実際の感応領域、シンチレータまたは変換層での信号拡がり、X線源の焦点サイズ、対象物–ディテクタ間ジオメトリ、モーションブラー、信号処理などが同時に影響します。

したがって、ピクセルピッチはサンプリング間隔を示す重要な仕様ですが、実際の空間分解能そのものと同一ではありません。

有効長と素子数 — どの程度の幅を検査できるか

ラインディテクタでは、素子数とピクセルピッチが検査幅を理解する上で重要です。単純化すると、有効長 ≈ 素子数 × ピクセルピッチとして考えることができます。

この関係は、ディテクタ素子が規則的に配置され、ピクセルピッチと有効素子幅が近い場合の公称値として捉えるのが適切です。実際の製品では、素子の感応幅、素子間ギャップ、端部マージン、モジュール境界、非感応領域などにより、単純計算値とメーカーが定義する有効長に差が生じる場合があります。

そのため、実際の設計では計算値ではなくメーカーが明示する有効長仕様を最終基準として確認する必要があります。また、有効長が長いほど常に良いわけではなく、必要な検査幅を大きく超えるディテクタは、システムサイズ、コスト、データ処理量の面で不要になる場合があります。

ラインレート、積分時間、コンベア速度は相互に関係する

ラインディテクタにおけるラインレートは、一定時間内に何ライン分のデータを取得できるかを示します。一定のコンベア速度で1回の取得ごとに1ラインを取得すると仮定すると、ラインレートをf_line、コンベア速度をvとしたとき、1ライン取得ごとの対象物の移動距離はΔx = v / f_lineで表せます。

また、ライン周期はT_line = 1 / f_lineで表せます。一般に積分時間は1ライン周期内に設定する必要があるため、t_integration ≤ T_lineの関係になります。ただし、実際の最大積分時間はディテクタの読み出し、リセット、内部タイミングアーキテクチャにより、ライン周期より短くなる場合があります。

コンベア速度が速くなる一方でラインレートが一定なら、移動方向のサンプリング間隔は広がります。反対に、同じサンプリング間隔を保ったままコンベア速度を上げるには、より高いラインレートが必要です。

しかし、ラインレートが高くなるほど1ライン取得に使用できる総時間は短くなり、積分時間も制限されることがあります。積分時間が短くなると、1ラインで取得できるX線信号量が減少する可能性があるため、ノイズとSNR条件も併せて検討する必要があります。

したがって、ラインレートは高ければ高いほど良いわけではありません。必要なコンベア速度と空間サンプリングを満たしながら、十分な信号を確保できるラインレートと積分時間の組み合わせを選ぶことが重要です。

ビット深度、ENOB、ダイナミックレンジは同じ意味ではない

ビット深度は、A/Dコンバータが信号を何段階のデジタルコードで表現できるかを示します。例えば理想的な16-bit ADCは、2^16 = 65,536段階のデジタルコードを表現できます。

ただし、65,536段階すべてを実際に有効な信号として識別できるという意味ではありません。実際のADCには、ノイズ、歪み、非線形性、アナログフロントエンドの影響など、さまざまな制約があります。

ENOB（Effective Number of Bits）は、こうした実際のノイズと歪みを考慮したときに、ADCがどの程度の有効分解能を持つかを示す指標です。代表的にはSINADを用いる場合、ENOB = (SINAD − 1.76) / 6.02という関係で表されます。

ENOBは基本的にADC性能を示す指標であり、ディテクタシステム全体のダイナミックレンジと同じ概念ではありません。ダイナミックレンジは一般に、飽和せずに測定できる高い信号レベルと、ノイズなどの制約の中で識別可能な低い信号レベルとの間の使用可能な範囲を意味し、具体的な定義や測定条件はメーカーやシステムによって異なります。

したがって、16-bit = 16-bit ENOB = Dynamic Range 65,536:1と単純に同一視してはいけません。ビット深度はデジタル符号化能力、ENOBはADCの実効性能、システムダイナミックレンジはディテクタと読み出しチェーン全体のノイズおよび飽和特性に関係する別の概念です。

感度とSNRは異なる概念

感度は一般に、特定のX線エネルギーと照射条件において、入射X線の変化に対してディテクタ出力信号がどの程度変化するかを示す概念です。ただし、メーカーや測定方法によって感度の定義と単位が異なる場合があるため、異なるディテクタを比較する際には測定条件も併せて確認する必要があります。

感度が高ければ、同じ条件でより大きな信号を得るのに有利な場合がありますが、感度が高いことが常により良い画質を意味するわけではありません。

ディテクタ信号が大きくても、ノイズも同時に大きければ小さな信号差を安定して識別することは難しくなります。そのため、実際の画像では絶対的な信号量だけでなく、信号とノイズの関係、すなわちSNRとCNRを併せて確認することが重要です。

この内容は、前の「06. X線画像のコントラストとノイズを理解する」で説明した概念とつながります。

エネルギー応答 — X線エネルギーによってディテクタ応答は変化する

X線ディテクタの応答は、すべての光子エネルギーで同一とは限りません。ディテクタ材料、シンチレータの種類と厚さ、変換層構造などによって、X線エネルギーごとの吸収効率や出力信号特性が変化します。

また、X線管から発生するビームは単一エネルギーではなく、管電圧、ターゲット材料、フィルタリングなどによって決まるエネルギースペクトルを持ちます。

したがって、ある条件で高い感度を示すディテクタが、別のX線エネルギー条件でも同じ相対性能を示すとは限りません。ディテクタ選定では、実際に使用するX線エネルギー範囲と検査対象の減弱特性を併せて考慮する必要があります。

仕様は個別ではなくシステム条件と併せて評価する

ディテクタ仕様を比較する際によくある誤りは、各数値を独立した順位のように見ることです。ピクセルピッチが小さい、ラインレートが高い、ビット数が多い、感度が高いほど常に優れていると考えると、実際の検査条件では誤った選択につながる可能性があります。

実際のシステムでは、Pixel Pitch ↔ Spatial Sampling、Line Rate ↔ Conveyor Speed ↔ Integration Time、Signal ↔ Noise ↔ SNR、Bit Depth ↔ ENOB ↔ Dynamic Range、Energy Response ↔ X-ray Spectrum ↔ Object Attenuationといった関係が同時に存在します。

したがって、ディテクタ評価の目的は最も高い個別仕様を探すことではなく、検査対象とシステム条件のもとで必要な画像情報を安定して得られる仕様の組み合わせを選ぶことです。
