X-RAY LINE DETECTOR
㈜아이스트는 전문적이고 차별화된 기술로 제품을 개발하는 방사선 장치 제조 전문업체입니다.
AiST TECH는 X-ray Line Detector의 제어, 영상 취득, Calibration 및 장비 연동을 위한
전용 Viewer Software와 SDK를 제공합니다.

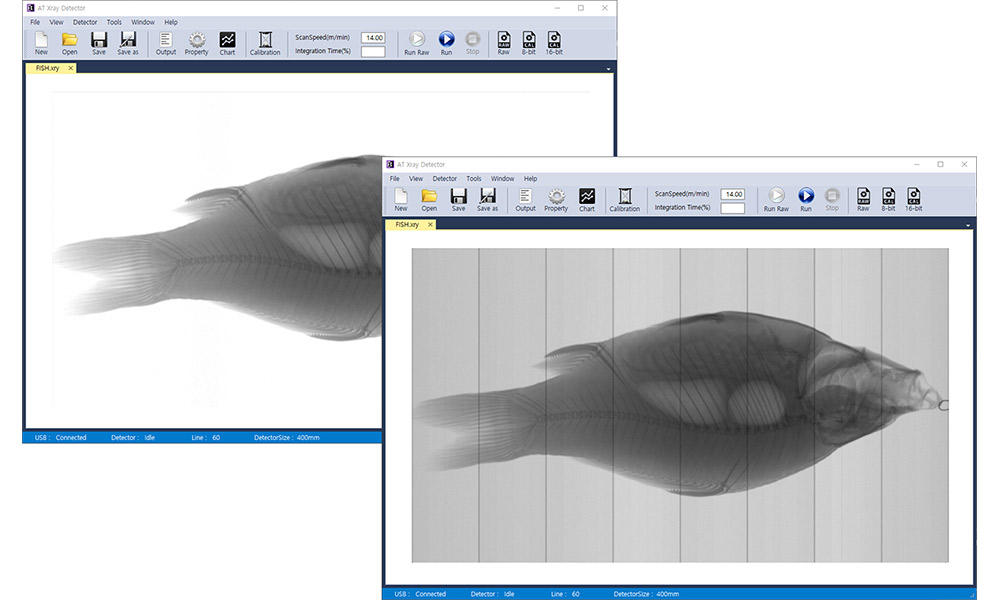

AT-Viewer는 Detector 연결 및 동작 상태 확인, 영상 취득, Calibration과 Image Save 기능을 지원하며,
SDK는 고객사의 X-ray 검사 장비, 검사 알고리즘 및 자동화 시스템과 안정적으로 연동할 수 있도록 지원합니다.
AT-Viewer는 Detector 연결, 영상 취득, Calibration, Parameter Setting 및 상태 모니터링 기능을 제공하여 제품 개발과 샘플 테스트 과정에서 X-ray 영상 품질을 효율적으로 확인할 수 있도록 지원합니다.
USB 연결 및 Detector 동작 상태를 확인합니다.

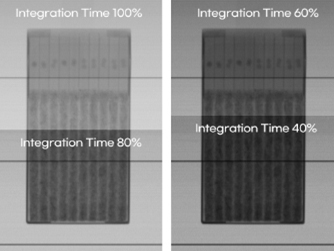

Scan Speed, Pixel Size, Sensitivity 등 검사 조건을 설정합니다.

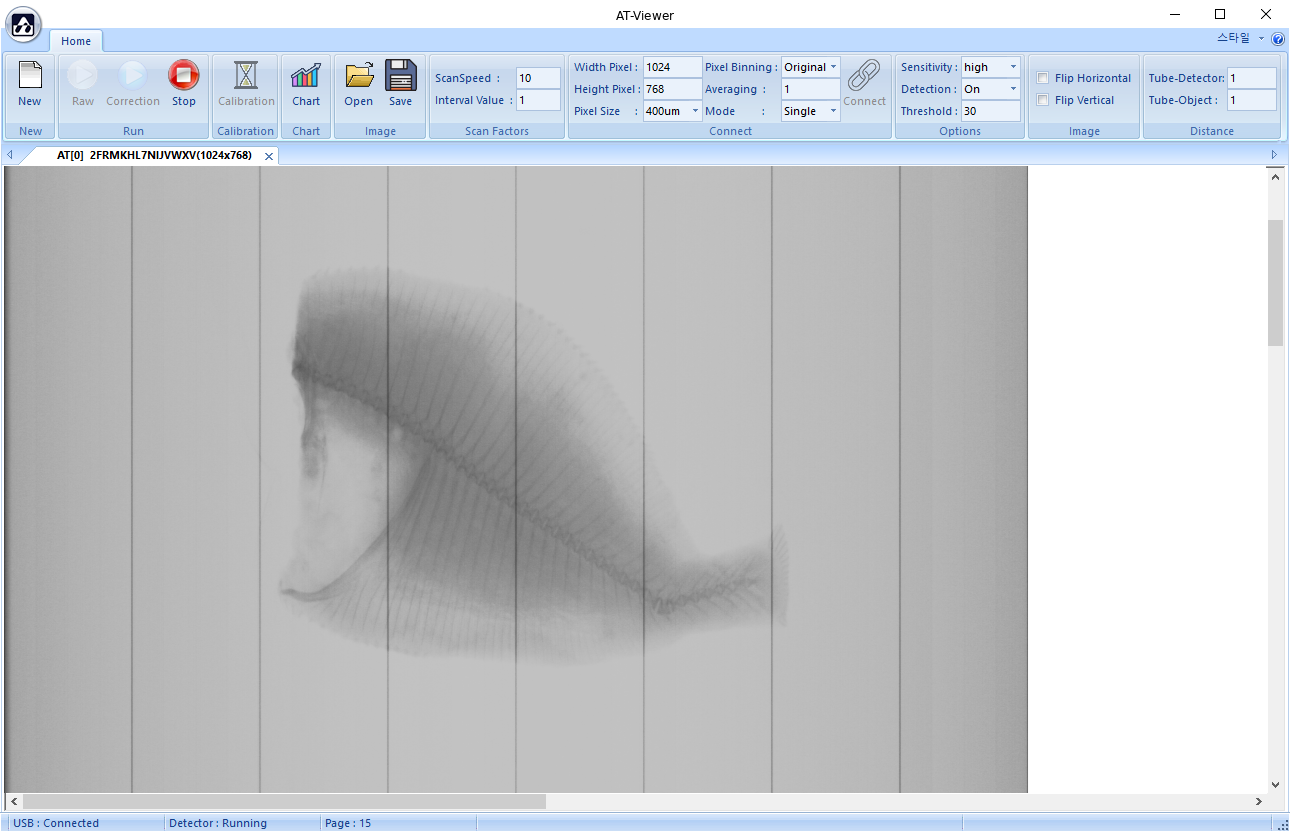

Detector에서 Calibration 적용 전 RAW Image 데이터를 취득합니다.
Detector 연결 및 조건 설정 후 Calibration을 실행합니다.

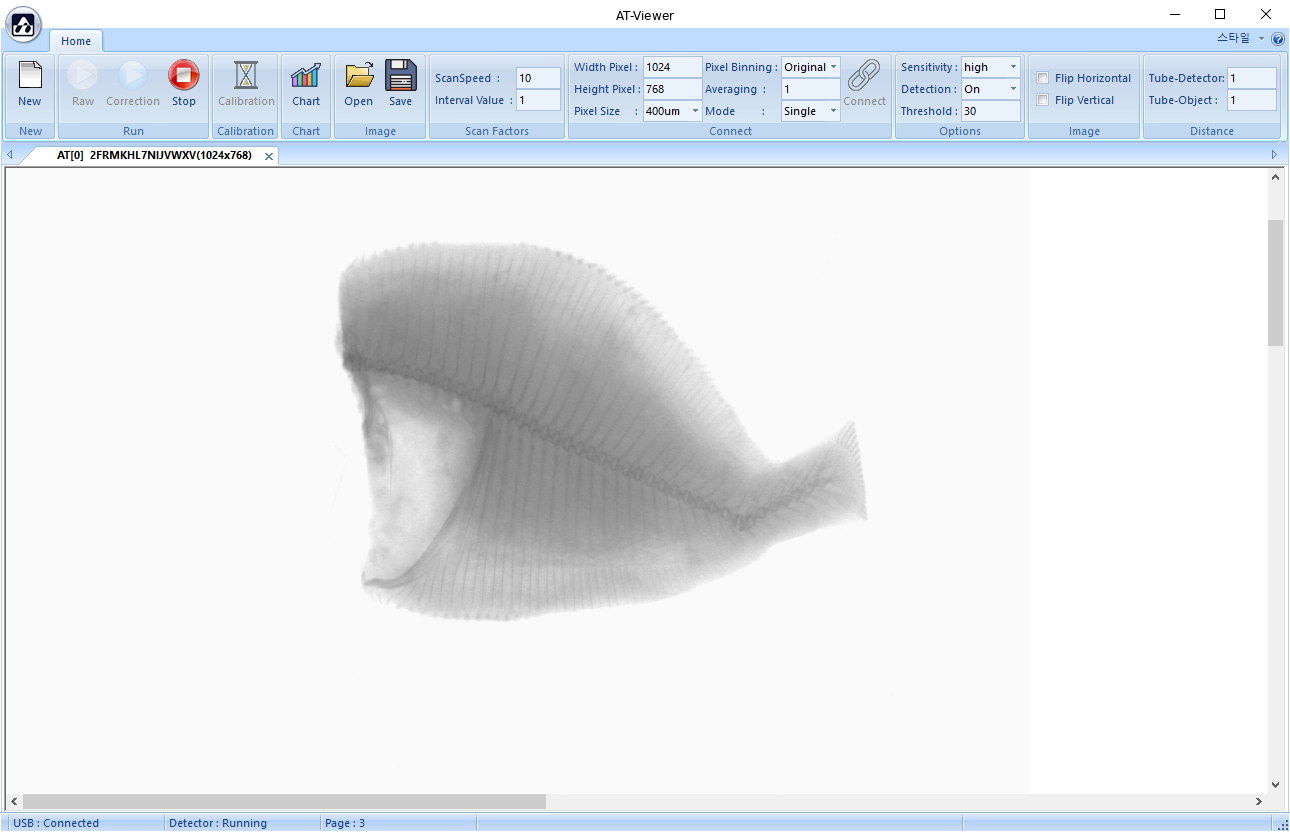

Calibration 데이터가 적용된 Correction Image를 확인합니다.
RAW Image 또는 Correction Image를 저장합니다.

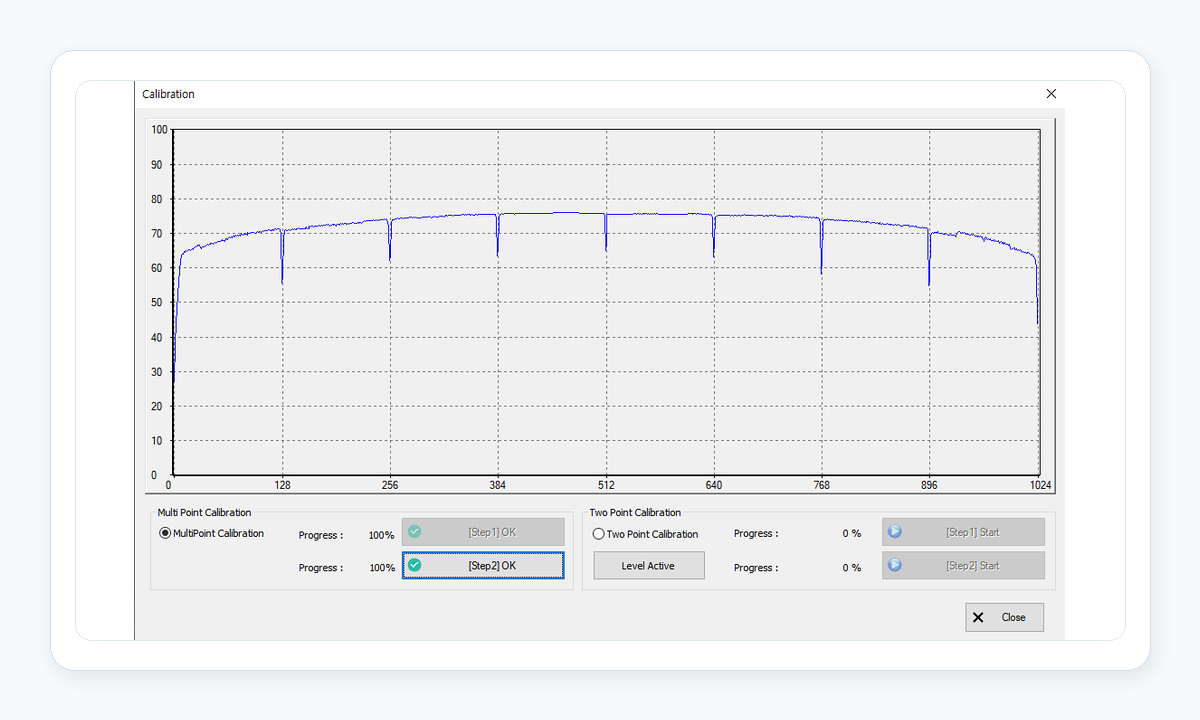

Calibration 진행률과 X-ray OFF / ON 데이터 취득 단계를 확인합니다.

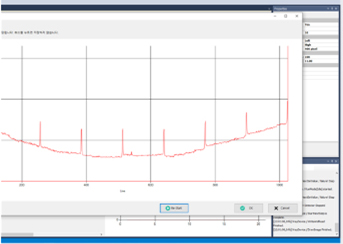

Energy Chart를 통해 Energy Level과 Calibration 진행 상태를 확인합니다.

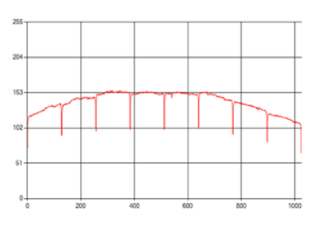

픽셀별 신호 상태를 통해 Pixel Error 및 Sensor 결함 여부를 점검합니다.
Detector와 고객사 검사 소프트웨어 사이에서 AiST SDK가 Detector 제어, Parameter Setting, Calibration, 영상 취득 및 데이터 전달을 담당합니다.
AiST SDK와 연결되어 동작 상태 정보와 이미지 데이터를 전달하며, Calibration 데이터 취득을 지원합니다.
Detector 제어, Parameter Setting, Calibration, 영상 취득 및 고객사 소프트웨어 연동을 담당하는 인터페이스 계층입니다.
Detector 제어, Calibration 및 영상 취득을 위한 기본 개발 인터페이스입니다.
.NET 기반 Windows 응용 프로그램 및 ActiveX 기반 레거시 시스템과의 연동을 고객사 개발 환경에 따라 선택적으로 지원합니다.
SDK에서 전달받은 데이터를 고객사의 검사 알고리즘, 장비 제어 프로그램, HMI 및 자동화 시스템과 연계하여 X-ray 검사 기능을 구현합니다.
Detector 연결, 기본 정보, 이미지 크기 및 동작 상태 확인에 사용되는 주요 API 일부를 안내합니다.
| 함수 | 설명 |
|---|---|
| atd_Connect() | Detector 연결 |
| atd_GetDetectorInfo() | Detector 기본 정보 조회 |
| atd_GetDetectorProtocolVersion() | Detector 프로토콜 버전 조회 |
| atd_GetImageWidth() | 이미지 가로 크기 조회 |
| atd_GetImageHeight() | 이미지 세로 크기 조회 |
| atd_GetCalibrationMode() | Calibration 모드 조회 |
| atd_GetObjectDetection() | 물체 감지 상태 조회 |
