Detector는 무엇을 측정할까?

X-ray가 검사 대상물을 통과하면 일부 X-ray는 흡수되거나 산란되고, 일부는 대상물을 통과해 Detector에 도달합니다. Detector의 각 검출 요소는 해당 위치에 도달한 X-ray에 반응하여 신호를 생성합니다.

이 신호는 입사된 X-ray의 양과 에너지, 그리고 Detector의 응답 특성에 따라 달라질 수 있습니다. 이상적인 투과 영상에서는 이러한 위치별 신호 차이가 대상물의 X-ray 감쇠 차이를 반영하며, 이후 영상에서 내부 구조를 구분하는 기초 정보가 됩니다.

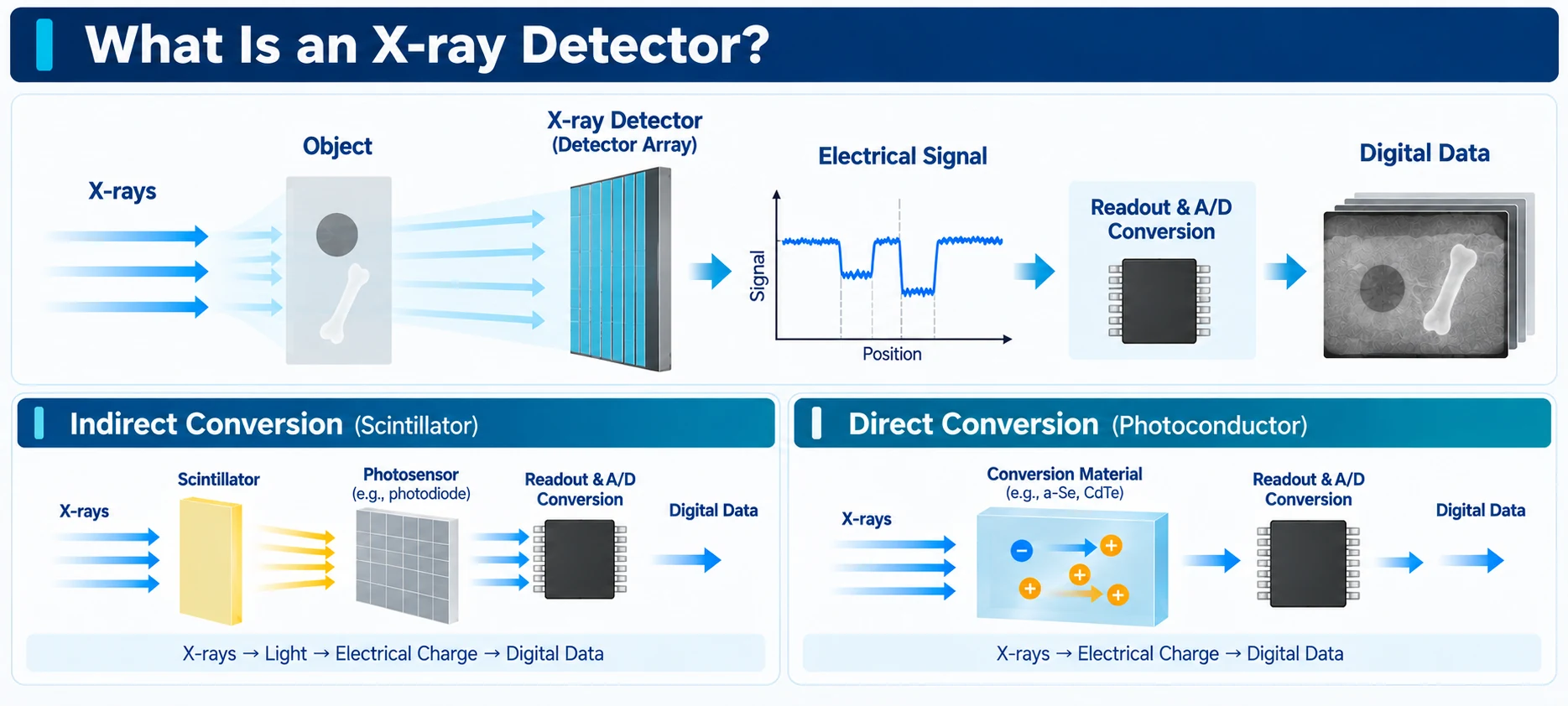

즉 Detector의 기본 역할은 Transmitted X-rays → Detection → Electrical Signal의 흐름으로 이해할 수 있습니다. 중요한 점은 Detector가 최종 X-ray 영상을 직접 완성하는 것이 아니라, 영상 구성에 필요한 측정 데이터를 제공한다는 것입니다.

X-ray는 어떻게 전기적 신호로 변환될까?

Digital X-ray Imaging에서 사용되는 대표적인 solid-state detector 변환 방식은 Indirect Conversion과 Direct Conversion으로 설명할 수 있습니다.

Indirect Conversion에서는 Scintillator가 입사된 X-ray 에너지를 Visible Light로 변환하고, Photodiode와 같은 Photosensor가 이 빛을 전기적 Charge로 변환합니다. 이후 Readout Electronics가 신호를 읽어 Digital Data로 취득합니다. 대표적인 흐름은 X-rays → Scintillator → Visible Light → Photosensor → Electrical Charge → Readout으로 정리할 수 있습니다.

Direct Conversion에서는 중간의 Visible Light 변환 과정 없이 X-ray 에너지를 Conversion Material 내부에서 직접 전기적 Charge로 변환합니다. 대표적인 흐름은 X-rays → Conversion Material → Electrical Charge → Readout으로 이해할 수 있습니다.

두 방식은 구조와 특성이 다르며, 구체적인 Detector 방식과 적용 차이는 다음 08. Understanding X-ray Detector Types에서 별도로 다룹니다.

Detector Element는 공간 정보를 어떻게 측정할까?

Digital X-ray Detector는 여러 개의 검출 요소로 구성될 수 있으며, 각각의 Detector Element는 특정 공간 위치에서 X-ray 신호를 샘플링합니다. 이렇게 얻어진 위치별 신호가 최종 영상의 공간 정보를 구성하는 기초가 됩니다.

Detector Element와 최종 Image Pixel이 항상 1:1로 대응하는 것은 아닙니다. Detector 구조, Sampling 방식, Binning, 보간 및 System Geometry 등에 따라 최종 영상 데이터가 구성되는 방식은 달라질 수 있습니다.

작은 Pixel Pitch는 더 세밀한 공간 Sampling에 유리할 수 있지만, Smaller Pixel Pitch = Always Better Image라고 단순하게 판단할 수는 없습니다. 실제 Spatial Resolution은 Pixel Pitch뿐 아니라 Detector 구조, Conversion Layer에서의 Signal Spread, System Geometry 등 여러 조건의 영향을 함께 받습니다.

Detector Signal은 어떻게 Digital Data가 될까?

Detector에서 생성된 신호는 Readout Electronics를 통해 취득되고 필요한 Signal Conditioning과 A/D Conversion을 거쳐 Digital Data로 변환될 수 있습니다.

일반적인 digital detector system의 signal chain은 X-ray Detection → Electrical Signal → Readout / Signal Conditioning → A/D Conversion → Digital Data와 같이 이해할 수 있습니다. 실제 구조와 처리 순서는 Detector Architecture에 따라 달라질 수 있습니다.

Line Detector의 경우 한 번의 Acquisition에서 주로 1D Line Data를 얻고, 대상물이 이동하는 동안 이를 반복적으로 취득해 2D X-ray 영상 구성에 필요한 데이터를 만들 수 있습니다. 자세한 영상 형성 과정은 05. How X-ray Images Are Formed에서 다루며, 여기서는 Detector가 영상 형성 과정의 입력 데이터를 생성하는 역할을 한다는 점이 핵심입니다.

Detector 성능은 하나의 수치로 결정되지 않습니다

좋은 X-ray Detector를 하나의 Specification만으로 판단하기는 어렵습니다. 실제 검사에서 제공되는 정보의 품질은 Signal, Noise, Spatial Resolution, Detection Efficiency 및 Acquisition 조건 등의 영향을 함께 받습니다.

예를 들어 더 작은 Pixel Pitch는 공간 Sampling 측면에서 유리할 수 있지만 그것만으로 실제 영상 품질을 판단할 수는 없습니다. 마찬가지로 높은 Signal을 얻더라도 Noise나 Resolution이 충분하지 않다면 원하는 검사 성능을 확보하지 못할 수 있습니다.

따라서 Detector는 개별 수치 하나가 아니라 검사 대상과 시스템 조건에 맞는 여러 특성의 균형으로 평가해야 합니다. Pixel Pitch, Dynamic Range, Active Length, Line Rate 등 구체적인 사양은 09. Understanding Key Detector Specifications에서 별도로 설명합니다.
