X-ray의 정의

X-ray는 전리 방사선(ionizing radiation)에 해당하는 고에너지 전자기파의 한 종류입니다. 가시광선보다 짧은 파장과 높은 광자 에너지를 가지며, 물질과 상호작용하면서 일부는 흡수되거나 산란되고 일부는 투과합니다.

산업용 검사에서는 X-ray가 검사 대상에 입사한 뒤 물질의 조성, 밀도, 두께 및 X-ray 에너지에 따라 서로 다른 정도로 감쇠되는 현상을 이용합니다. 디텍터는 대상물을 통과해 입사한 X-ray를 검출하여 전기적 신호로 변환하고, 시스템에서는 이를 디지털 데이터로 취득한 뒤 영상 처리하여 이미지로 표현합니다.

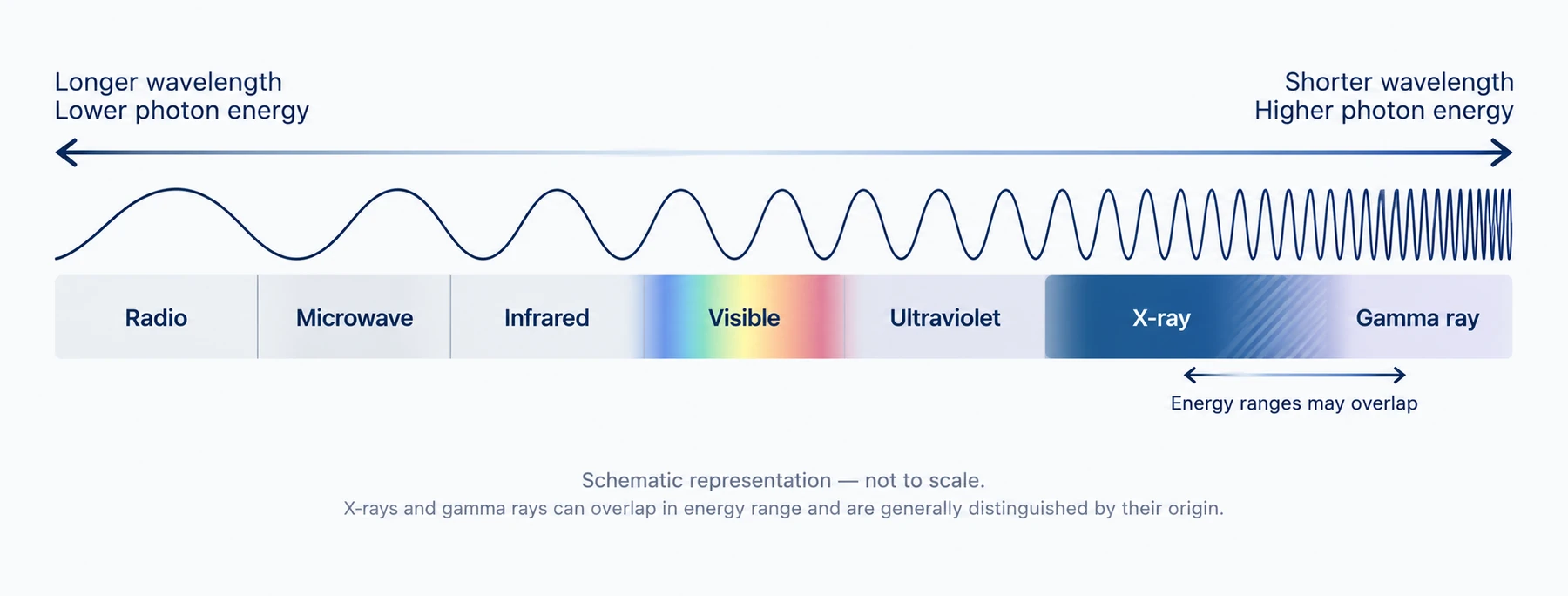

전자기파 스펙트럼에서의 X-ray

전자기파는 파장과 주파수, 광자 에너지에 따라 여러 영역으로 구분됩니다. X-ray는 일반적으로 자외선보다 짧은 파장과 높은 광자 에너지를 갖습니다. X-ray와 Gamma ray는 에너지 범위가 일부 겹칠 수 있으며, 일반적으로 에너지 자체보다는 발생 기원에 따라 구분합니다. X-ray는 주로 가속 전자의 감속 또는 원자 전자껍질의 전이에 의해 발생하고, Gamma ray는 원자핵의 전이에 의해 발생합니다.

X-ray의 에너지가 높아질수록 일반적으로 물질을 통과하는 능력이 커지지만, 높은 에너지가 항상 더 좋은 검사 영상을 의미하는 것은 아닙니다. 실제 영상 품질은 검사 대상의 재질과 두께, X-ray 발생 조건, 디텍터 특성 및 영상 처리 조건의 영향을 함께 받습니다.

X-ray가 물질을 통과할 때

X-ray가 물질에 입사하면 일부는 물질과 상호작용하여 흡수되거나 산란되고, 일부는 물질을 통과합니다. 통과한 X-ray의 양은 물질의 조성, 밀도와 두께, 그리고 X-ray 에너지에 따라 달라집니다.

이러한 투과 신호의 차이는 X-ray 영상에서 대상 간 대비가 형성되는 기본적인 원인이 됩니다. 같은 두께라도 재질이 다르면 투과 신호가 달라질 수 있고, 같은 재질이라도 두께가 증가하면 일반적으로 투과되는 X-ray의 양은 감소합니다. 실제 영상의 대비와 품질은 디텍터 특성과 영상 처리 조건에도 영향을 받습니다.

산업용 X-ray 검사에서의 의미

산업용 X-ray 검사 시스템은 기본적으로 X-ray Source, 검사 대상, Detector로 구성됩니다. Source에서 발생한 X-ray가 대상물을 통과한 뒤 Detector에 도달하면, Detector는 입사한 X-ray를 검출하여 전기적 신호로 변환합니다. 이후 데이터 취득 및 영상 처리 과정을 통해 위치별 투과 신호의 차이가 X-ray 영상으로 표현됩니다.

따라서 X-ray 검출 성능은 단순히 X-ray의 투과력만으로 결정되지 않습니다. 검사 대상과 이물질 사이의 신호 차이, 영상 노이즈, 시스템 형상, 이동 속도와 디텍터 성능 등이 함께 고려되어야 합니다.
