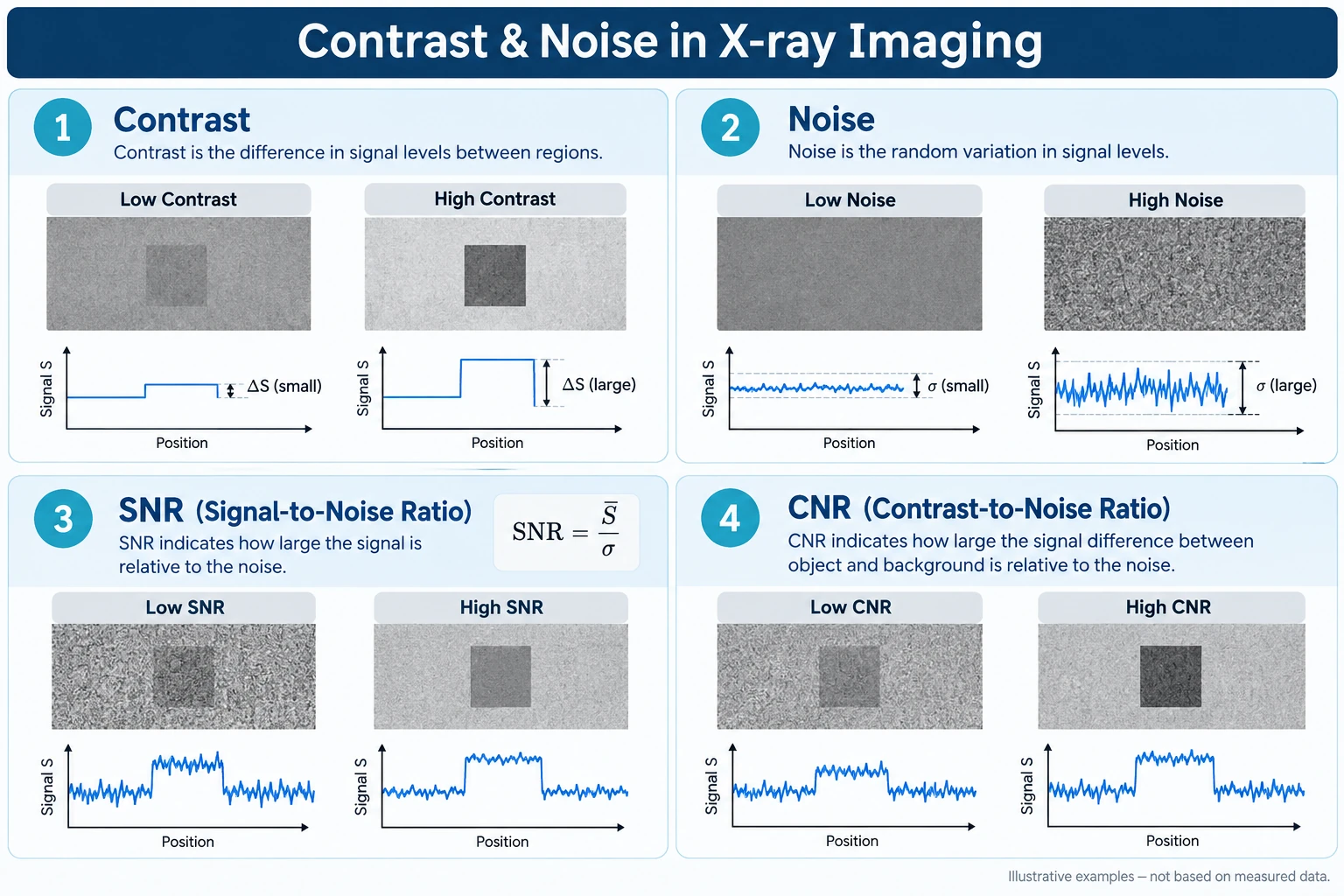

Contrast는 영역 간 신호 차이를 나타냅니다

X-ray 영상의 Contrast는 서로 다른 영역에서 측정되는 신호 수준의 차이를 의미합니다. 투과형 X-ray 검사에서는 대상물의 재질, 조성, 밀도와 두께 등에 따라 X-ray 감쇠량이 달라지고, 이러한 감쇠 차이는 Detector에 도달하는 투과 신호 차이의 기본 원인이 됩니다.

Detector Calibration은 Pixel 간 Offset, Gain 및 비균일 응답을 보정하는 데 사용됩니다. 반면 최종 화면에서 보이는 Contrast는 정규화, Window/Level, Tone Mapping 및 기타 영상 처리와 같은 Display Mapping에 따라서도 달라질 수 있습니다. 따라서 물리적인 투과 신호 차이, Detector 보정, 최종 표시 Contrast를 구분해서 이해하는 것이 중요합니다.

Noise는 신호에 포함되는 불규칙한 변동입니다

Noise는 동일한 조건이나 균일한 영역에서도 Pixel 값이 완전히 일정하지 않고 평균값 주변에서 변동하는 현상을 의미합니다. X-ray 영상에서는 제한된 광자 수에 따른 Quantum Noise와 Detector 및 Readout Electronics에서 발생하는 전기적 Noise 등이 주요 원인이 될 수 있습니다.

균일한 영역의 Noise를 평가할 때는 ROI 내 Pixel 값의 표준편차(Standard Deviation, σ)를 간단한 지표로 사용하는 경우가 많습니다. 다만 실제 Detector에서는 Pixel 간 응답 차이, 구조적 Noise, 영상 처리 및 공간적 상관관계 등이 존재할 수 있으므로 표준편차 하나만으로 모든 Noise 특성을 설명할 수 있는 것은 아닙니다.

SNR은 신호와 Noise의 상대적인 크기를 나타냅니다

SNR(Signal-to-Noise Ratio)은 신호 수준이 Noise에 비해 얼마나 큰지를 나타내는 지표입니다. 균일하고 양의 신호를 갖는 ROI에서는 단순화된 형태로 SNR = S̄ / σ와 같이 표현할 수 있습니다. 여기서 S̄는 ROI의 평균 신호값이고, σ는 해당 영역 Pixel 값의 표준편차입니다.

이 표현은 균일하고 적절히 보정된 영상에서 사용하는 간단한 SNR 평가 방법입니다. 실제 영상 시스템에서는 Noise의 공간적 상관관계, Detector 특성 및 영상 처리 방식에 따라 평가 방법이 달라질 수 있습니다.

Quantum Noise가 지배적인 조건에서는 검출되는 X-ray 광자 수가 증가할수록 상대적인 통계 변동이 감소하여 SNR이 향상될 수 있습니다. 이상적인 Poisson 통계 조건에서는 Quantum-limited SNR이 검출 광자 수의 제곱근에 비례하는 관계로 이해할 수 있습니다.

CNR은 두 영역의 차이를 Noise와 함께 평가합니다

CNR(Contrast-to-Noise Ratio)은 대상과 배경 사이의 신호 차이를 Noise 수준과 함께 평가하는 지표입니다. CNR을 표현하는 방법은 평가 목적과 측정 방법에 따라 달라질 수 있으며, 하나의 일반적인 형태는 CNR = |S̄object − S̄background| / σbackground와 같이 나타낼 수 있습니다.

여기서 S̄object와 S̄background는 각각 대상과 배경 ROI의 평균 신호값이며, σbackground는 배경 영역의 Noise를 나타내는 표준편차입니다. 경우에 따라 두 ROI의 Noise를 조합한 값을 분모로 사용하기도 하므로, 서로 다른 CNR 값을 비교할 때는 사용된 정의와 측정 조건을 함께 확인해야 합니다.

핵심은 대상과 배경 사이의 신호 차이가 Noise에 비해 얼마나 충분히 큰지를 평가하는 것입니다. CNR이 높을수록 미세한 감쇠 차이를 가진 영역을 구분하기 쉬워질 가능성이 높지만, 실제 검출성은 Spatial Resolution과 Sampling 조건 등의 영향도 함께 받습니다.

산업용 X-ray 검사에서는 Contrast와 Noise를 함께 봐야 합니다

산업용 X-ray Line Detector 시스템에서는 Tube Voltage, Tube Current, Integration Time, Line Rate, 대상물의 감쇠 특성, Detector의 검출 효율, Pixel Pitch, Scintillator 특성 및 Readout Noise 등이 영상의 Contrast와 Noise에 영향을 줄 수 있습니다.

더 많은 X-ray 신호를 확보하면 Quantum Noise가 지배적인 조건에서 SNR이 향상될 수 있습니다. 반면 일부 재질 조합에서는 X-ray 에너지가 높아질수록 두 물질 사이의 감쇠 차이가 감소하여 Subject Contrast가 낮아질 수 있으므로, 단순히 높은 에너지나 높은 신호량만을 목표로 설정할 수는 없습니다.

또한 작은 이물이나 미세 구조의 가시성은 CNR뿐 아니라 Spatial Resolution과 이동 방향의 Sampling 조건에도 영향을 받습니다. 따라서 실제 검사에서는 Contrast 또는 SNR 하나를 최대화하기보다 검사 대상과 시스템 조건에 맞는 CNR, 공간 해상도 및 신호량의 균형을 확보하는 것이 중요합니다.
