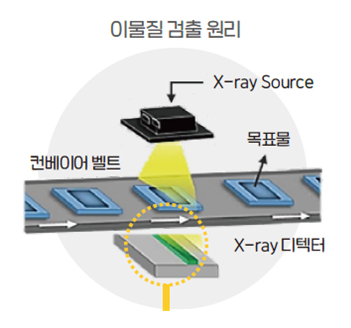

이물질 검출 원리
-
X-ray 검사장비는 X-ray Source, Conveyor Belt, X-ray Detector, 영상처리 프로그램 등으로 구성됩니다. Conveyor belt로 이송되는 피사체에 X-ray Source의 X-ray을 투과시킨 뒤, Detector로 피사체의 영상을 취득하여 검출·분석하는 매커니즘으로 이루어집니다.
X-ray Source
-
X-ray를 발생하는 장치입니다. 고전압 인버터, 필라멘트 공급 장치, X-ray Tube 등으로 구성되어 있으며, 적용 환경에 따라 사양이 다르다. 평균적으로 육류, 가금류를 포함한 가공식품에는 Spot Size 400~800um, 에너지 대역 120~300kV, ~10mA 정도의 사양이 적용됩니다.
Conveyor Belt
-
검사 시료를 X-ray Source와 X-ray Detector 사이로 이송시키는 장치입니다. 컨베이어의 속도는 일정하고 컨베이어 벨트는 X-ray 투과에 큰 영향을 끼치지 않은 재질로 되어있습니다. 이때 폭은 검사 시료의 크기에 맞춰 설치합니다.
X-ray Line Detector
-
의료 환경에서는 Line Detector에 비해 Pixel Size가 작고 선명한 Panel Detector를 이용합니다. Panel Detector는 고화질의 입체적 image를 촬영하는 대신 검사 속도가 느리고, 단일 피사체를 촬영하는 단점이 있습니다.
산업 환경에서는 컨베이어 벨트를 이용해 자동으로 대량의 피사체를 촬영할 수 있는 Line Detector를 이용합니다. Line Detector는 단 1개의 라인만으로 피사체를 촬영하며 피사체를 움직이는 방식을 사용합니다. Line Detector를 사용하면 더 높은 Dynamic Range와 더 높은 해상도의 이미지를 훨씬 저렴한 비용으로 촬영 할 수 있습니다.
영상처리 프로그램
-
Detector를 통해 취득한 영상을 보정하여 이물질 등을 검사하는 프로그램입니다. 약품 등의 실링을 검사하여 밀봉 여부를 체크하거나 가공식품의 이물질을 검출하고, 농산물의 밀도를 파악해 품질을 선별하는 등 식품류 생산 공정에 필요한 기능을 제공합니다. 그 외에 reel을 counting하여 누락된 부품을 검사하거나 PCB, 배터리 등의 파손되거나 누락된 부분을 검사하는 산업 제품 생산 공정에 필요한 기능을 용도에 맞게 제공합니다.
GOS 공법 장점

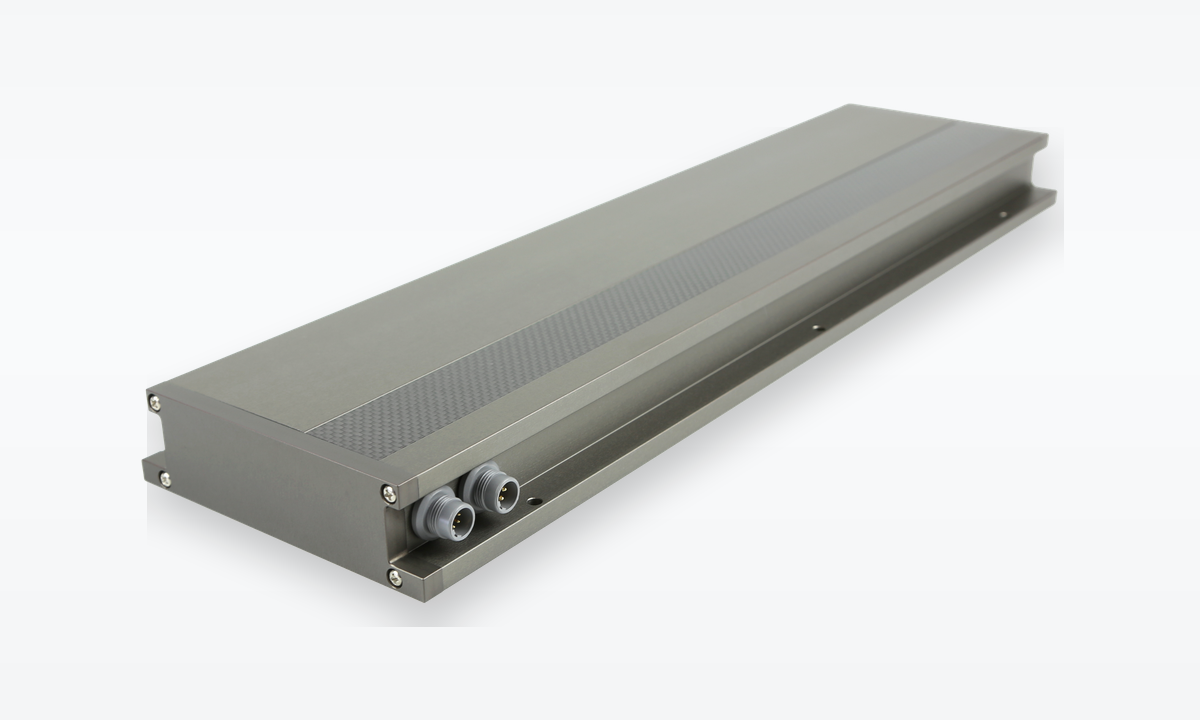

| FLIES |

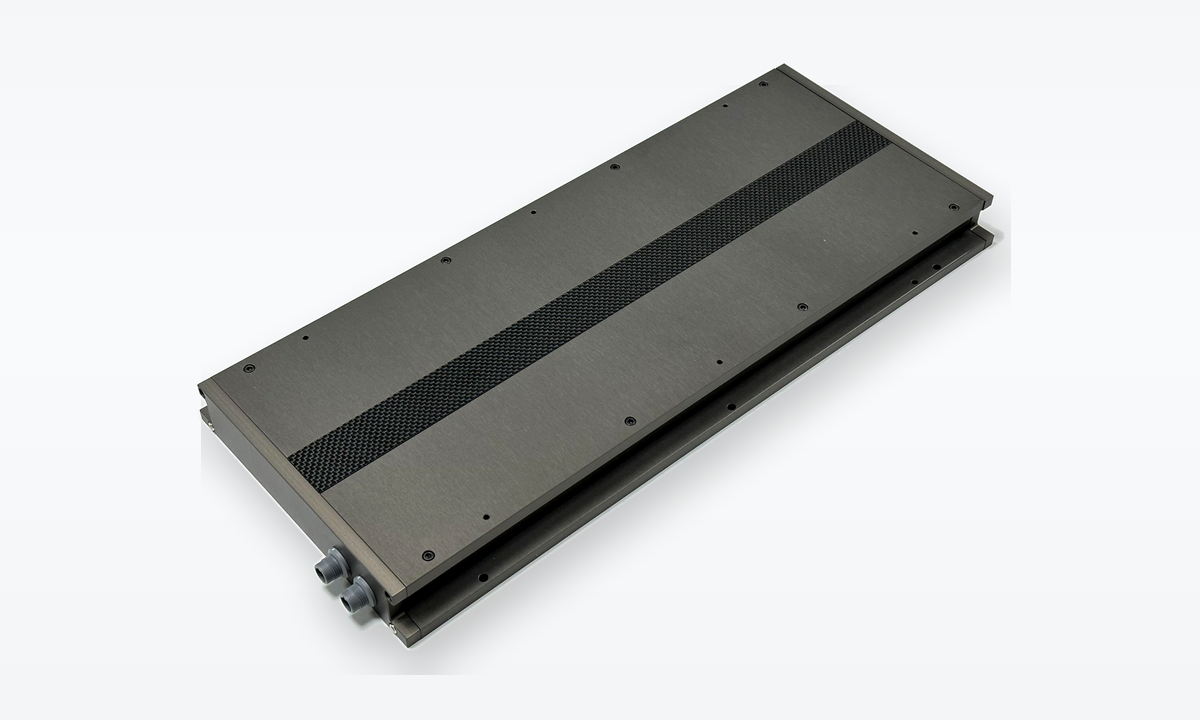

MIUS |

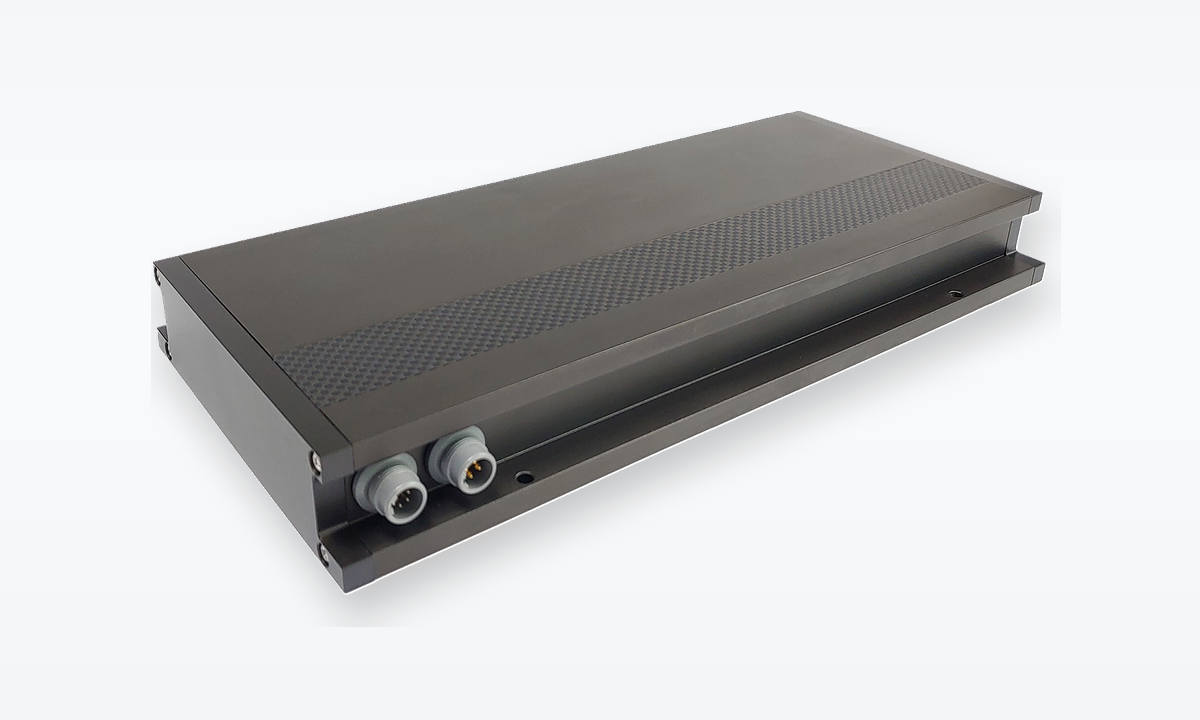

DANO(Dr와 nano의 합성어추후변경예정) |
| 식품, 제약, 농산물 400um single |
PCB, 배터리 100um single |
의료 100um dual |
